Нужен консольный кабель для восстановления TP-Link TL-WR1043ND!!!

[magic]

Да не нужно распаивать. можно слегка припаять к клемам.
Да схема есть незнаю специально ли она преднозначена для этого или же универсальная.
Суть работы такова берем провода. Цепляем три провода включаем питания у роутера и лезим в консоль.
Через putty заходим выбрав SERIAL и COM порт.
Схема внешне похожа на флешку с трема индикаторами и 5 выходами. Не раз спасала. Dlink точку и любой роутер на Tp-link. При подключении проблем с кодировкой нет.

[net-38]

У меня там ровная площадка, и клемм нет где консольный порт, только точки на плате, по моему. Где и когда можно будет заняться? У Вас паяльник найдется подпаяться к консольным контактам?

[magic]

покажи плату?

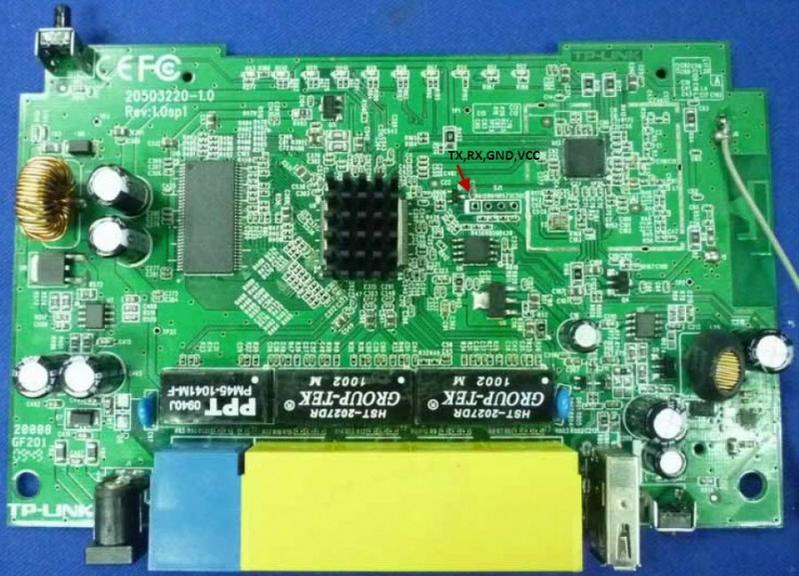

Случайно не так выглядит?


Не паяльника нету. Смотри если сам хочешь сделать я могу дать тебе контроллер.
Контакты в личку скину. Где взять можешь.

[net-38]

Да, похоже очень. А где можно будет взять кабель, скиньте адрес в личку!

[xyyx]

Да не нужно распаивать. можно слегка припаять к клемам.
Да схема есть незнаю специально ли она преднозначена для этого или же универсальная.
Суть работы такова берем провода. Цепляем три провода включаем питания у роутера и лезим в консоль.
Через putty заходим выбрав SERIAL и COM порт.
Схема внешне похожа на флешку с трема индикаторами и 5 выходами. Не раз спасала. Dlink точку и любой роутер на Tp-link. При подключении проблем с кодировкой нет.

Через консоль уже не восстановишь. Это тплинк. Стирается бут левыми прошивками. При подцеплении к консоли, ничего не увидите. Нужно выпаивать флеш и шить, как net-38 писал сначала.

[magic]

Через консоль уже не восстановишь. Это тплинк. Стирается бут левыми прошивками. При подцеплении к консоли, ничего не увидите. Нужно выпаивать флеш и шить, как net-38 писал сначала.

Кто знает может не все потеряно.
Пусть попробует во всяком случаи такие методы.
Обсуждать можем тут до бесконечности.

Вот еще нашос статейку. последний пост.
http://forum.tp-linkru.com/viewtopic...2&t=653&p=8321
хотя незнаю насколько это актуально.

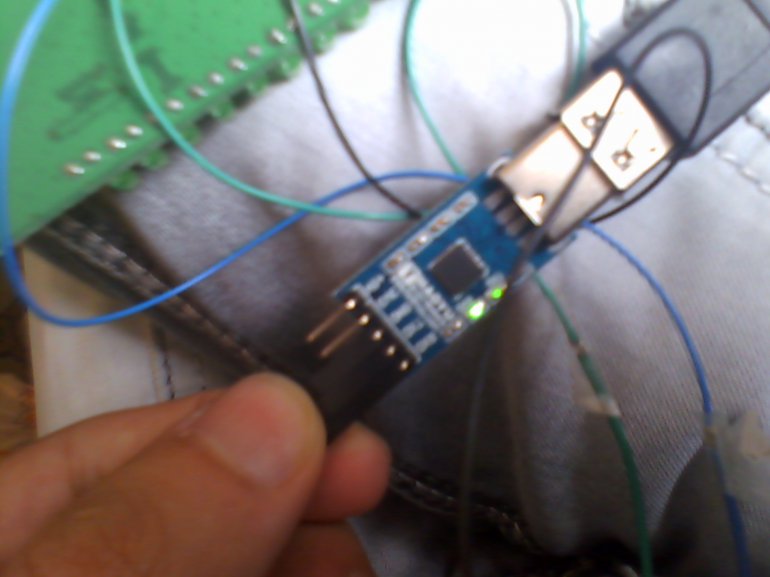

На схеме той что у меня есть VCL RXD TXD GND еще есть какой то. так что COM и LPT можно отложить. Кабель у меня на микросхеме CP2102 драйвера подходят от SiliconLab

вот фоткал когда делал:


Вот есть. Описалово.
http://intervito.blogspot.ru/2010/11/tp-link-tl-wr741nd-tp-link-tl-743nd.html

[kirill]

Подниму твой роутер 89148700166

[net-38]

Роутер уж продан давно, спустя 2-3 дня после написания данного поста. И давно уже более современная замена куплена.
Роутер мой, кстати, покупатель за пару часов восстановил. Мне не жалко, у него свои косяки были, сейчас у нового их нет)

[kirill]

Молодец. Странно но даже в сервисах мало кто знаком с воссановлением нет массовой практики наверное горе юзвери меняют по гарантии.

[xyyx]

Роутер уж продан давно, спустя 2-3 дня после написания данного поста. И давно уже более современная замена куплена.
Роутер мой, кстати, покупатель за пару часов восстановил. Мне не жалко, у него свои косяки были, сейчас у нового их нет)

Время работы: 22 дней 12:09:53 Сток прошивка

---------- Добавлено 13.04.2013 в 11:27 ----------

Молодец. Странно но даже в сервисах мало кто знаком с воссановлением нет массовой практики наверное горе юзвери меняют по гарантии.

Было б что там восстанавливать. Вот убитый дир-300 пришлось программатором шить.
Потому что через консольку залил чужой бут
