Тема: Не сложный вопрос электрикам!

  1. #1
    Аватар для TalBat
    Регистрация
    18.09.2009
    Адрес
    На диване!
    Сообщений
    428
    Сказал(а) спасибо
    0
    Поблагодарили 1 раз

    Не сложный вопрос электрикам!

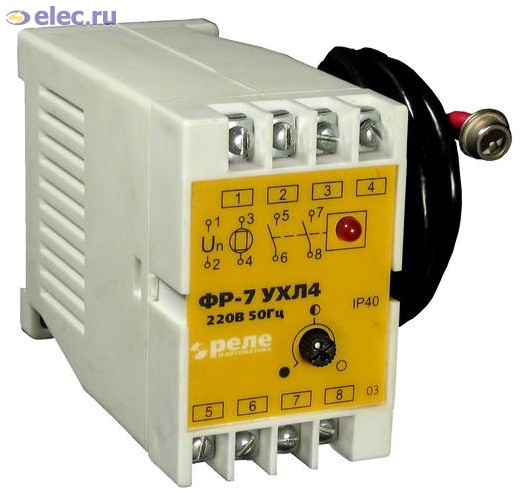

    Господа электрики не могу догнать немного, как правильно подключить фотореле ФР-7 УХЛ4
    Вот такое
    Нажмите на изображение для увеличения
Название: ФР-7.jpg
Просмотров: 1473
Размер:	49.1 Кб
ID:	5662
    Как я понял: Датчик цеплять на 3 и 4 клемму, на 1 и 2 судя по всему 220v для питания релюшки,
    на 6 и 8 подаю 220v для лампы, а на 5 и 7 подключаю саму лампу ДРЛ. Поправьте меня если не прав

  2. #2

    Регистрация
    28.04.2009
    Адрес
    Иркутск
    Сообщений
    51
    Сказал(а) спасибо
    0
    Поблагодарили 0 раз
    http://www.irbis-3.ru/irbis3/main.as...&id=698&cid=23

    ps я не электрик но там все просто 1,2 питание реле 3,4 датчик 5ноль а 6 фаза через потребитель
    pss я бы так подключил

  3. #3
    Аватар для TalBat
    Регистрация
    18.09.2009
    Адрес
    На диване!
    Сообщений
    428
    Сказал(а) спасибо
    0
    Поблагодарили 1 раз
    Я тоже было уже хотел так подключить, но на схеме написано "кроме ДРЛ" а мне как раз надо дрл-ку подключить, видимо нужно какую то релюшку побольше подключать, либо магнитный пускатель
