Отстройка, твик акусстических систем, пайка межблочников, отстройка эл. гитар, пайка электроники гитар

[Ganjabest]

Предлагаю услуги по отстройке АС, замене комплектующих, в особенности электролических конденсаторов, перемотка катушек индуктивности с сердечником, на катушки без сердечников. Замер характеристик динамиков. Расчёт корпусов АС. Замер АЧХ и Фазы динамиков с последющим рассчётом фильтров. Замер АЧХ АС. Отстройка эл. гитар, пайка электроники. Пайка межблочников.

Статья о звучании конденсаторов в фильтрах АС:

http://www.electroclub.info/article/capacitors1.htm

[Ganjabest]

Так допустим на АС Микролаб, стоят те же электролитические конденсаторы и катушки индуктивности намотаные на металлические сердечники. Кто на передел отдаст свой Микролаб Соло 1,3, 6,7? Возьму денег только за установленные запчати + часть за доставку. Обойдётся рублей в 300-400. Замена кондёров на полиэтилентерефталатные металлизированные К73-16, так как они не такие дорогие как зарубежные ПП конденсаторы, а уступают им не много. Катушки доматываются равноценным по толщине проводом, предварительно перемеряются За работу с первых клиентов денег брать не буду. Так же есть что менять и в Советских С90 (так как МБГО звучит хуже К73-16) и во всей мультемидийной акусстике, и начальном Hi-Fi.

Стоимость кондёнсаторов у меня будет в разы дешевле чем тот же К 73-17 в магазинах Иркутска, при этом К73-17 звучит хуже. Конденсаторы не юзаные. Единственный недостаток, они большие.

[Ganjabest]

Возможна замена конденсаторов в электрогитарах. Так же могу отстроить инструмент (гриф, мензура). Цена замены конденсатора: 150 руб., по остальным работам по договорённости.

Даже на Свен 611 при замене конденсаторе на ВЧ убирается плёнка, вч играет отчётливее (номинал К73-16 немного меньше чем неполярный электролит в Свенах, если подобрать то эффект будет ещё больше ). Появляется верхняя середина. Можно послушать, если у кого то есть желание или даже провести слепой тест.

[Ganjabest]

Никто не хочет убрать вату с вч?

Проведён слепой тест Свен 611 с неродными ВЧ динамиками, обычные дины от муз. центра. В одной колонке неполярный электролитический конденсатор номиналом 1,5 Мкф, во второй К73-16 номиналом 1 Мкф + 0,33 Мкф = 1,33 Мкф. Прослушивали двое моих друзей, не зная чего от них хачу, сказал только слушать верхний диапазон и высказать своё мнение, включал классику. Оба ответили что К73-16 звучит громче (не так ест чувствительность), ярче, чище.

[flann]

Так же есть что менять и в Советских С90 (так как МБГО звучит хуже К73-16) и во всей мультемидийной акусстике, и начальном Hi-Fi.

Приветствую! Есть в наличии S90 серии "C", если не ошибаюсь. Хотел их довести до ума, разобрал пару лет назад. Отремонтировал НЧ динамики, поменял на них колпаки. Ездил в новосиб по делам, купил там ноэмовские ВЧ динамики 10ГДВ92-8 на замену штатным: http://www.noema.ru/catalog/65/117

Хотел еще разъемы поменять, разводку внутри АС, думал каждый фильтр на своей плате сделать, и т.д. Но руки так и не доходят: появился маленький ребенок, сейчас уже будет второй, времени совсем нету, чувствую так и не дойдут. Уже готов отдать колонки спецу на завершение начатой работы. (новые раземы и хороший кабель тоже купил, так и валяется)

Схему фильтров я с платы срисовал, перевел в цифровой вид, просимулировал работу, и даже снял АЧХ. Картинки ниже.
Думал пересчитать фильтры, чтобы понизить раздел частоты между СЧ и ВЧ, т.к. у новых ВЧ гораздо ниже резонанс, но думаю это не так актуально, лучше вообще заменить СЧ динамик.

Вопросы такие:
1. сколько будет стоить 2 набора кондеров на замену?
2. есть ли в наличии (или может посоветуешь) чем заменить СЧ? Раз уж делать, то до конца наверное, слышал что СЧ у С90 отстойные
3. Сколько возьмешь за работу?

P.S. Знания в электронике имеются хорошие, и руки растут от куда надо, но банально затык со свободным временем

[flann]

Картинки

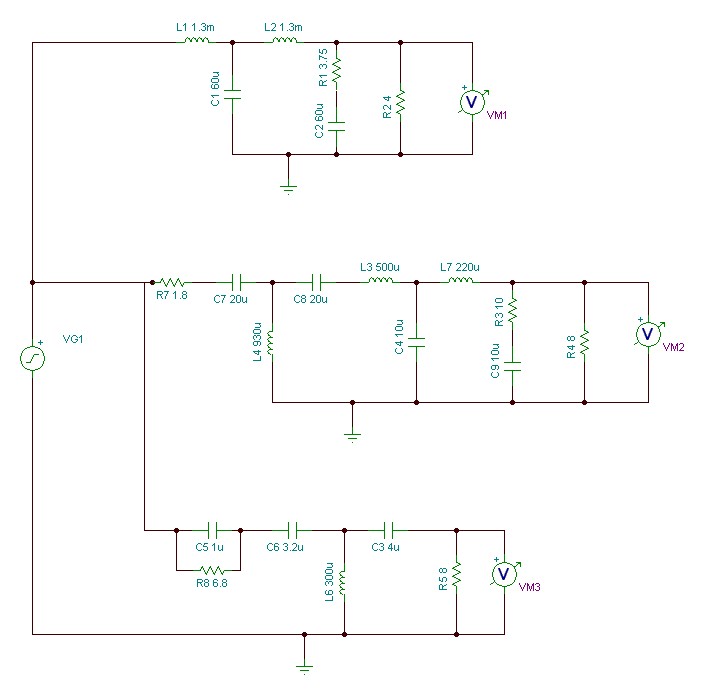

схема:

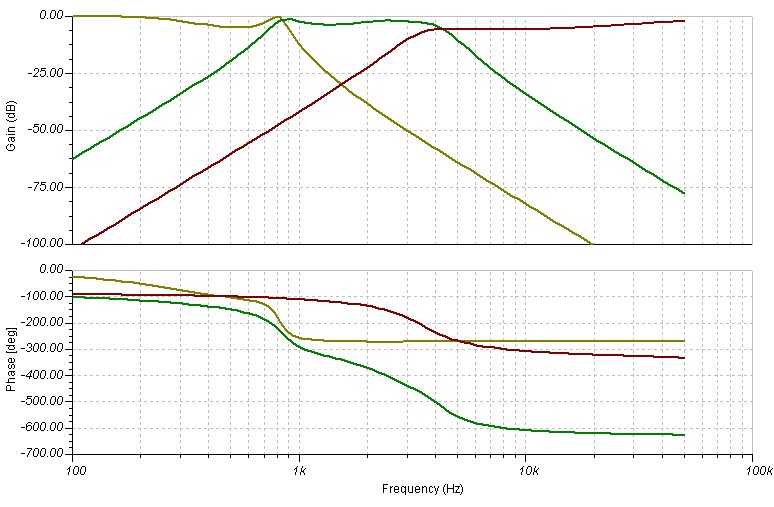

АЧХ и ФЧХ:

[Ganjabest]

Приветствую! Есть в наличии S90 серии "C", если не ошибаюсь. Хотел их довести до ума, разобрал пару лет назад. Отремонтировал НЧ динамики, поменял на них колпаки. Ездил в новосиб по делам, купил там ноэмовские ВЧ динамики 10ГДВ92-8 на замену штатным: http://www.noema.ru/catalog/65/117

Хотел еще разъемы поменять, разводку внутри АС, думал каждый фильтр на своей плате сделать, и т.д. Но руки так и не доходят: появился маленький ребенок, сейчас уже будет второй, времени совсем нету, чувствую так и не дойдут. Уже готов отдать колонки спецу на завершение начатой работы. (новые раземы и хороший кабель тоже купил, так и валяется)

Схему фильтров я с платы срисовал, перевел в цифровой вид, просимулировал работу, и даже снял АЧХ. Картинки ниже.
Думал пересчитать фильтры, чтобы понизить раздел частоты между СЧ и ВЧ, т.к. у новых ВЧ гораздо ниже резонанс, но думаю это не так актуально, лучше вообще заменить СЧ динамик.

Вопросы такие:
1. сколько будет стоить 2 набора кондеров на замену?
2. есть ли в наличии (или может посоветуешь) чем заменить СЧ? Раз уж делать, то до конца наверное, слышал что СЧ у С90 отстойные
3. Сколько возьмешь за работу?

P.S. Знания в электронике имеются хорошие, и руки растут от куда надо, но банально затык со свободным временем

По материалам:
Замазка рамная 28 руб.
Войлок 600 руб.
Катушки родные на фильтры 0 руб.
Кондёры в районе рублей 400
Резисторы (если понадобится уронить чувствительность динамиков).
Провод на разводку фильтра рублей 150 если обычный nexans.
Разъёмы помоему 30 руб. за штуку *2
Клей ПВА цена х.з.
Средник желательно заменить хотя бы на Visaton 13/8 по 1300 руб. за штуку + доставка с Москвы (300 руб.).


За рублей 700 за работу взялся бы за полную доработку (без рассчётов фильтра, фильтр собирается по вашей схеме, кондёры на срез низа на СЧ ставятся родные МБГО с замером, подбором к вашей схеме. Всё остальное можно порезать К73-16)+ ваша доставка колонок.

[Ganjabest]

Картинки

схема:

АЧХ и ФЧХ:

Картинки можно было не вылаживать. В реальности АЧХ и ФВЧ не такие красочные Фильтры надо подбирать индивидуально к какждому динамику.

[flann]

По материалам:
Замазка рамная 28 руб.
Войлок 600 руб.
Катушки родные на фильтры 0 руб.

Не понял что за катушки?

Кондёры в районе рублей 400
Резисторы (если понадобится уронить чувствительность динамиков).
Провод на разводку фильтра рублей 150 если обычный nexans.
Разъёмы помоему 30 руб. за штуку *2
Клей ПВА цена х.з.

по матреиалам, все ли есть в наличии? или что-то нужно от меня? Тот же войлок например даже незнаю где брать...

Средник желательно заменить хотя бы на Visaton 13/8 по 1300 руб. за штуку + доставка с Москвы (300 руб.).

посмотрел его АЧХ, так он вроде как и ВЧ заодно идет, или это не критично, фильтр же всеравно задавит? может есть еще какие-нить варианты, ну и чтобы не ждать доставки (купить в Иркутске), т.к. сейчас к новому году будет полный почтовый коллапс...

За рублей 700 за работу взялся бы за полную доработку (без рассчётов фильтра, фильтр собирается по вашей схеме)+ ваша доставка колонок.

Готов заплатить и больше, лишь бы поскорее запели, к НГ был бы идеальный вариант. Фильтр менять уже не буду, пусть будет по той же схеме и на той же плате. Колонки естественно привезу и занесу. Главный вопрос остается по материалам. У меня есть разъемы и кабеля, нужно ли что-то еще привезти, или у вас остальное все в наличии есть?

[flann]

Картинки можно было не вылаживать. В реальности АЧХ и ФВЧ не такие красочные Фильтры надо подбирать индивидуально к какждому динамику.

Да это понятно, просто для справки выложил, чтобы видно было какие номиналы кондеров нужны. А чтобы фильтра доводить окончательно, нужен контрольный прибор, тобишь микрофон с линейной АЧХ, но у меня такого нету.

PS. Хотя при желании можно и это организовать. Имеются в наличии пьезокерамические преобразователи, они на прием линейны. Так же есть программируемый генератор и АЦП USB-шный. Так что в принципе то задача не сложная, но жалко своего времени.
