Акустику обратный рупор и ламповый усилитель на ГУ-50

[linpak]

Продам высокочувствительную акустику в комплекте с ламповым усилителем, Акустика выполнена по чертежам, http://www.madisound.com/pdf/fostexc...ez_enclrev.pdf.
ВЧ fostex ft-96h + ШП 10ГД-36 (8 Ом!) с диффузором Сергеева из конопли
http://tubeaudio.ucoz.ru/index/izgot...slovijakh/0-31
Оформление: обратный рупор
Корпуса колонок сделаны в США из толстой фанеры и покрыты шпоном дуба. На колонках есть небольшие царапины.
Кроссоверы сделаны c использованием конденсаторов jantzen.
Габариты: 42х123х54
Масса одной колонки 90 кг.
Акустика согласована с усилителем:
Усилитель собран на лампах EF-80 и ГУ-50, в триодном режиме. Усилитель однотактный. Выходные трансформаторы ОСМ 1-0.16, 3.5 кОм нагрузка. При сборке старался использовать по мере возможности аудиофильские комплектующие. Мощность 5 Вт/канал. Есть селектор входов.
Цена за комплект 40000р
Вложение 17019

[Ganjabest]

Почти допилил 4 платы, последняя комплектуха должна приехать на этой неделе. Сделал бы раньше, если б не ленился.

[linpak]

Панасы офигенно выглядят. Микры воздухом паял?

[Ganjabest]

Панасы офигенно выглядят. Микры воздухом паял?

Микры паяльником паял. Немного кривовато, но это первый опыт Главное чтоб всё работало.

В ходе пайки ни одна дорожка не пострадала.

[linpak]

Хорошо припаял.

[Ganjabest]

Хорошо припаял.

Пайка не хуже чем у Плесса, тем более припой нормальный. На одной плате выхлоп пропаян безсвинцовкой с медью и серебром.

[linpak]

Когда резисторы прибудут? Уже руки чешутся поставить в выхлоп моноплаты.

[Ganjabest]

Когда резисторы прибудут? Уже руки чешутся поставить в выхлоп моноплаты.

Пока по треку они в пути...

---------- Добавлено 23.09.2013 в 21:20 ----------

Топ плата готова, осталось 4 кондёра поставить и затестить. В фильтрах полистерол, пайка выхлопа безсвинцовым припоем с серебром, 100 Мкф шунты Elna Cerafine, остальные электролиты Panasonic FC 2700 Мкф, резисторы Dale в iu, ап до 88,2 Кгца, кушает материал до 96 Кгц.

[linpak]

Послушаем потом

[Ganjabest]

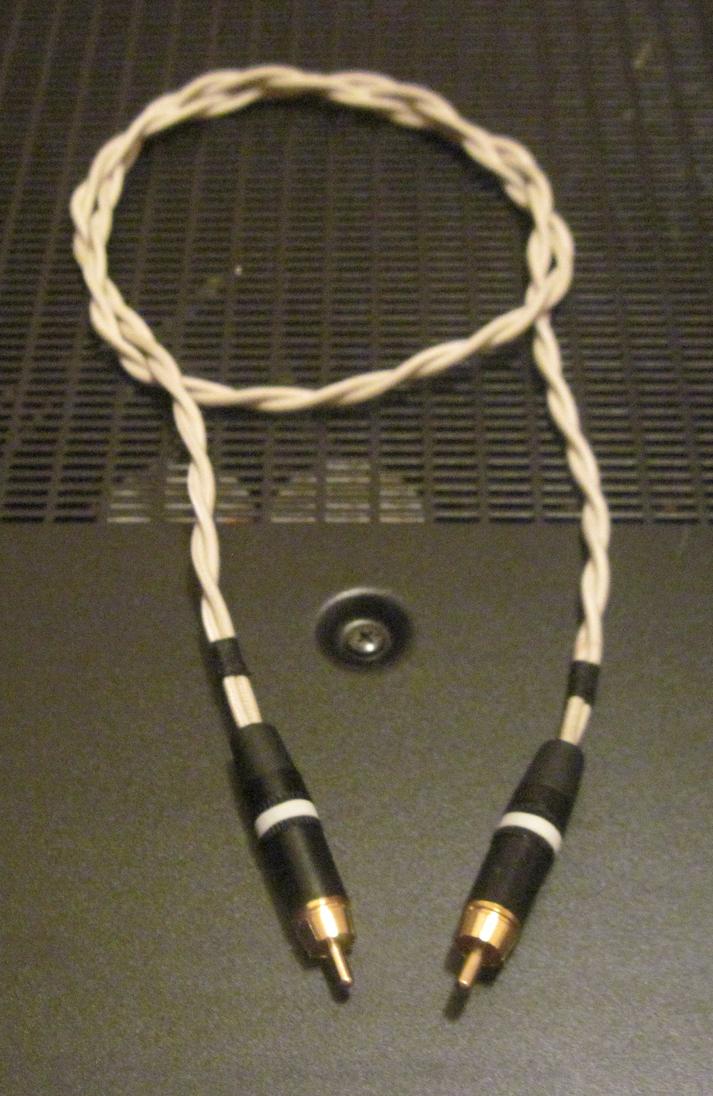

Собрал один канал межблочника на посеребренном проводке, разъёмы всё равно без дела валялись, длина 1 метр. Второй завтра скидаю, если время будет. Кетайское говно безоговорочно мгновенно слило. Слушал на Семигоре прошлом, жаль, что там разводка витой парой. Предложил Kostyanу заменить всю проводку, чёт не хочет, денег жмёт

Надо на лампочках послушать серебро, судя по всему для транзисторов самое то, а вот по поводу ламп не уверен, они и так яркие.



Посылка в Иркутске, думаю на днях в отделении будет.

[linpak]

А KLOTZ как по сравнению с серебром?
