Акустику обратный рупор и ламповый усилитель на ГУ-50

[linpak]

Продам высокочувствительную акустику в комплекте с ламповым усилителем, Акустика выполнена по чертежам, http://www.madisound.com/pdf/fostexc...ez_enclrev.pdf.
ВЧ fostex ft-96h + ШП 10ГД-36 (8 Ом!) с диффузором Сергеева из конопли
http://tubeaudio.ucoz.ru/index/izgot...slovijakh/0-31
Оформление: обратный рупор
Корпуса колонок сделаны в США из толстой фанеры и покрыты шпоном дуба. На колонках есть небольшие царапины.
Кроссоверы сделаны c использованием конденсаторов jantzen.
Габариты: 42х123х54
Масса одной колонки 90 кг.
Акустика согласована с усилителем:
Усилитель собран на лампах EF-80 и ГУ-50, в триодном режиме. Усилитель однотактный. Выходные трансформаторы ОСМ 1-0.16, 3.5 кОм нагрузка. При сборке старался использовать по мере возможности аудиофильские комплектующие. Мощность 5 Вт/канал. Есть селектор входов.
Цена за комплект 40000р
Вложение 17019

[linpak]

С такой бандурой придется еще и вытяжку делать

[linpak]

На сидюк и ЦАП цену снизил

[linpak]

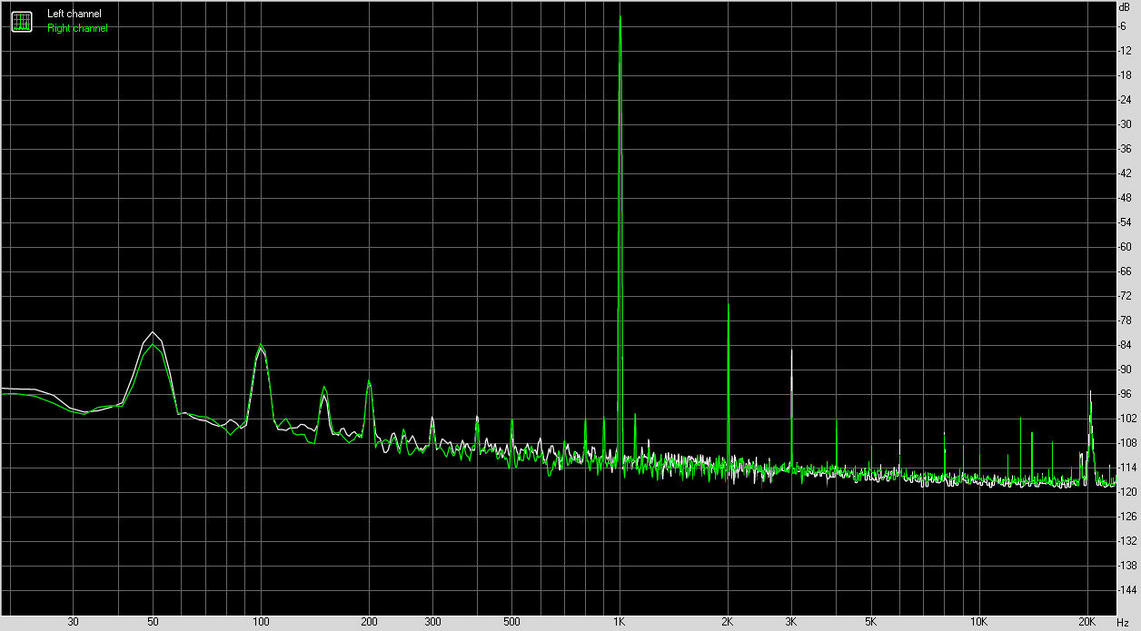

Уровень шума ЦАПа:

Уровень гармоник:

В принципе неплохо, однако, слева на графике по питанию идут наводки 50 и 100 Гц

[Ganjabest]

Нужно ещё поковырять, можно получить результат лучше. С землёй явно где то трабл, надо экспериментировать.

---------- Добавлено 21.05.2013 в 21:14 ----------

Стандартный ответ Кстати, при таких графиках в колонках должен слышать гул при хорошо вывернутом волуме.

---------- Добавлено 21.05.2013 в 21:18 ----------

Ориентируйся на этот график, на низах максимум к - 102 Дб подходит график.

[Ganjabest]

Запустил своего Семигора, бля, ахуенно звучит. Просто надо отвыкнуть от него Когда постоянно слушаешь, видимо приедается.

---------- Добавлено 23.05.2013 в 17:46 ----------

Стабилитроны КС433 нужно подбирать, иначе перекос гарантирован. Впаял 3 Кило подтяжки к земле на оба канала, замерил один канал вторая гармошка - 105 дб (кроме неё торчит только третья) и 2,71 на стабилитроне, второй канал очко по замерам и 2,4 на стаилитроне, заменил стабилитрон, итого 2,84 вольта и по замерам более менее. Кароче, нужно либо их подбирать, либо резюками баловаться. В идеале нужно получить 2,7 вольта.

---------- Добавлено 23.05.2013 в 18:03 ----------

10 Мгц почти пропало. Еле, еле заметны пики на линии. Если б я не знал что оно там было, я б не нашёл. Амплитуда очень маленькая.

---------- Добавлено 23.05.2013 в 23:03 ----------

Уровень шума ЦАПа:

Уровень гармоник:

В принципе неплохо, однако, слева на графике по питанию идут наводки 50 и 100 Гц

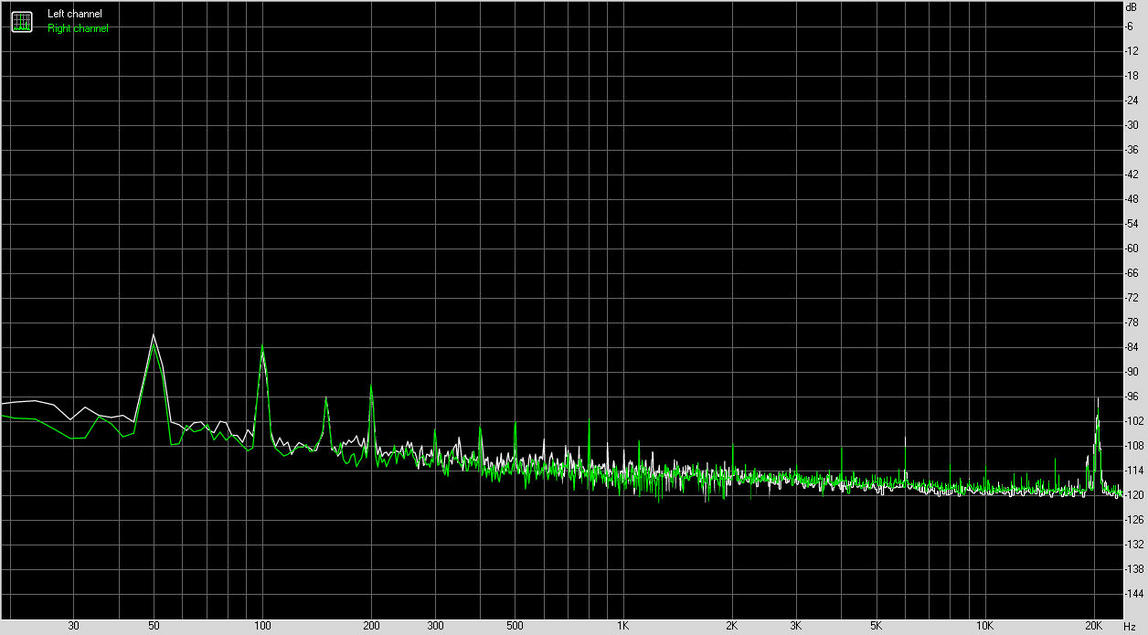

Графики свежезаведённого Семигора, найди отличия:

[linpak]

С\Ш чистый, короче надо 3к поставить. Сегодня попробую.

[Ganjabest]

С\Ш чистый, короче надо 3к поставить. Сегодня попробую.

Трабл у тебя скорее всего из за стабилитронов.

[linpak]

Похоже мне нужны будут еще электролиты на 3300.

[Ganjabest]

Похоже мне нужны будут еще электролиты на 3300.

Зачем? Их нет больше, я ж тебе говорил что у меня ровно их остаётся.

[linpak]

С питанием разобраться. Увеличу емкость, горбы на 50 и 100 Гц уйдут. Замерил стабы один - 2.77В, другой - 2.54В
